四 影像对抗激光射击训练模块

影像对抗激光射击训练模块是采用摄像和投影技术结合使分组人员虚拟面对面进行对抗射击训练。采用掩体、伪装、障碍等遮蔽物构成一定的情景环境，通过广角摄像机拍摄对手及所处环境画面实时显示在本方投影屏幕上，并通过录音设备同步播放对手现场声音，形成真人面对面的对抗射击环境。

影像对抗训练一般一般要求现场配有两套或两屏以上的训练环境。

模块主要功能如下：

支持单屏对单屏，双屏对双屏的射击环境；

支持外场环境影像实时接入；

可实时判定命中结果，对抗胜负结果自动报告；

射击关键信息自动记录、回放和评估；

双场地通话指挥功能；

多投影屏幕无缝拼接支持2屏对2屏的复杂环境对抗；

系统具有成绩显示、考核、存档、查询和打印功能；

训练管理和控制软件；

全训练过程第三视角录播系统（选项）。

2 检测系统

激光射击检测系统采用红外摄像机，实弹射击检测系统采用热像仪。支持多部摄像机拼接检测，实现高精度弹着点检测。

检测系统主要性能指标如下：

单摄像机单屏配置报靶精度2投影像素；

双摄像机单屏配置报靶精度1投影像素；

精度靶专用报靶摄像机报靶精度2毫米；

最高支持单屏4摄像机拼接检测；单部高清AV摄像机拍摄分辨率768×576，双机拼接分辨率1024×768，四机拼接分辨率1440×1024；可保证检测采集精度不大于屏幕投影像素；

可调制的激光分时系统，多人同时射击无误报；

检测摄像机自动校准投影屏幕，单屏校准点高达24×18点；

支持多种规格摄像机，如视频摄像机(含热像仪)，图像摄像机，USB摄像头等；

检测系统传输延迟根据选配摄像设备而定，图像摄像机800×600分辨率最高可到70帧/秒，14.3毫秒传输延迟20毫秒；

外挂式红外滤光片；

3年质保。

注：

3 训练用警械

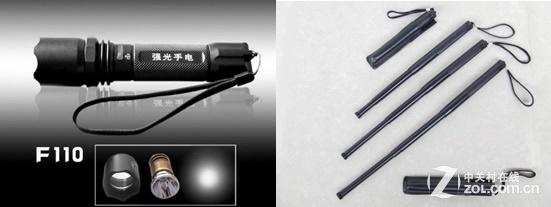

系统支持常用警械（如枪支、辣椒水、警棍、手电筒）的互动检测功能。在高仿或全真的警械上安装红外激光发射器和传感装置，支持瞄准、射击、挥动、开启等的互动操作。

高仿真全金属激光枪（多备枪）；射击反应时间0.1秒；主机控制分时激光发射，多人同时射击无误报；系统支持软件准星校准，免去机械校准的麻烦；内置无线通信模块，支持8只枪同时射击；无线通信系统多信道，支持多系统同场使用；内置可充电聚合物锂电池，配专用充电器；可配置多种激光发射模式，支持各种训练方式；枪上设有操作键，可直接控制节目选项；可以选配真枪外挂激光器；可选气动激光枪；1年质保。

4 典型系统硬件配置

主要硬件组成如下：

高亮度投影机（5000流明以上，每通道4*3米，可多通道拼接）；影像计算机（单台支持1-2通道）；高清摄像机（1920*1080单部支持1-2通道，1440*1050支持1通道）；弹着点检测计算机（单台支持1-2通道）；弹着点检测红外摄像机（每通道1-2部）；激光枪及无线通信系统；投影幕（支持无缝拼接）；在线录播设备；网络设备；音响设备；UPS电源；机柜（选项）；

第三视角录像设备（选项）
